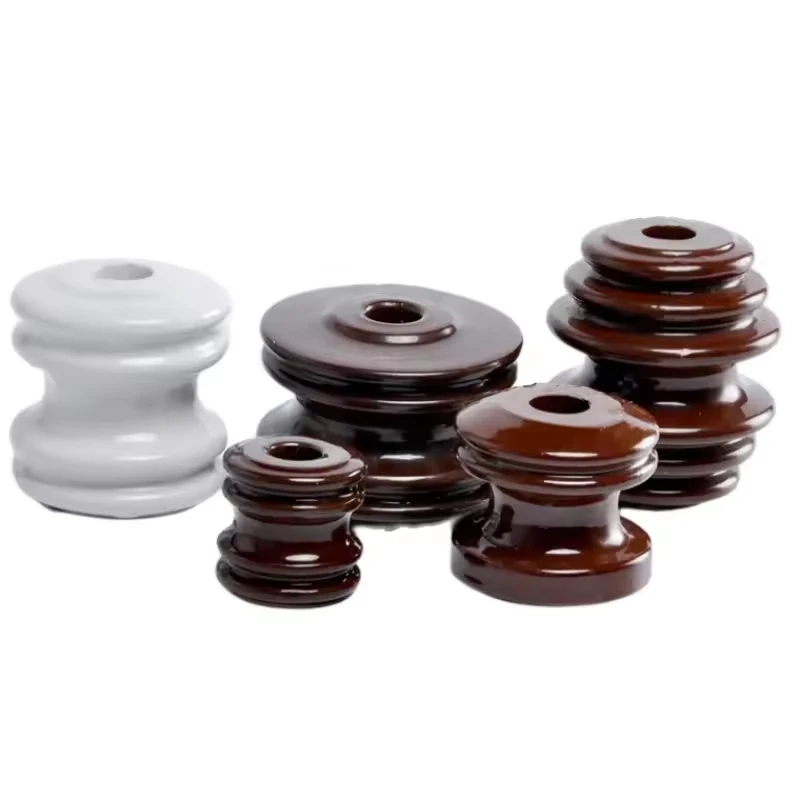

عوازل البورسلين البكرة
وصف المنتج
العوازل الخزفية ذات البكرات، والمعروفة أيضًا باسم العوازل ذات السلاسل والعوازل ذات السلاسل، هي نوع من العوازل منخفضة الجهد والتي يتم تجميعها عادةً معًا باستخدام مسامير التثبيت أو الأقواس الثانوية أو المشابك الثانوية على شكل حرف U لتوفير العزل للموصلات الموجودة على الأعمدة الكهربائية. يتم تثبيت السلك بإحكام على عزل السلك من خلال دعم رباط بكرة السلك.
تحديد
|
فئة ANSI |
53-1 |
53-2 |
53-3 |
53-4 |
53-5 |
|
|
الحمل الفاشل الميكانيكي، كيلو نيوتن |
9 |
13 |
18 |
20 |
27 |
|
|
تجفيف التردد المنخفض جهد الوميض، كيلو فولت |
20 |
25 |
25 |
25 |
35 |
|
|
رطوبة التردد المنخفض جهد الوميض، كيلو فولت |
عمودي، كيلو فولت |
8 |
12 |
12 |
12 |
18 |
|
أفقي، كيلو فولت |
10 |
15 |
15 |
15 |
25 |
|
|
الأبعاد، مم |
H |
54 |
76 |
81 |
76 |
105 |
|
D |
57 |
79 |
76 |
105 |
102 |
|
|
d1 |
44 |
44 |
44 |
73 |
73 |
|
|
d2 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
|
|
R |
11 |
17.5 |
11 |
16 |
11 |
|
سمات
- الاستخدام: يستخدم عازل البكرة بشكل أساسي لعزل ودعم الموصلات الثانوية عند القطب. يتم تثبيت عازل البكرة على القطب باستخدام تكوينات مختلفة للمشابك وهو متوافق مع جميع تصميمات الأجهزة الخاصة بالشركة المصنعة.
- الحد الأدنى لقوة الشد القصوى هو 2000 رطل
- التركيب: عادةً ما يحتوي عازل البكرة على فتحة غير ملولبة في المنتصف للتركيب وأخدود سلكي في الخارج. تُستخدم هذه العوازل في محطات الاتصالات أو خطوط الطاقة، وعادةً ما يتم تركيبها على رفوف على جانب المباني حيث تدخل الأسلاك إلى المبنى. تُستخدم أيضًا لنقل الأسلاك، حيث يتم تركيب بكرتين أو أربع بكرات بحيث يمكن ربط الأسلاك وتقاطعها.
- التخصيص: يمكن تصنيع عازل البكرة من السيراميك أو البوليمر. ويمكن تصنيعه باللون الأبيض أو الرمادي أو البني وفقًا لمتطلبات العميل.
- الميزة: تعتبر العوازل الخزفية مناسبة جدًا للمناطق التي تشهد تغيرات بيئية شديدة البرودة والحرارة. وهي مناسبة للبيئات المليئة بالغبار والملح والرطوبة العالية، أو مزيج من كل هذه البيئات. يمنح السطح المصقول للغاية المنتج أداءً أفضل في التنظيف الذاتي في المناطق شديدة التلوث.
